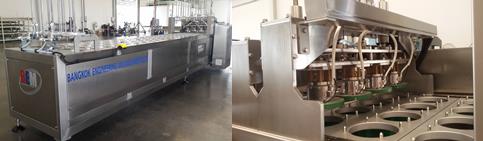

ผู้ออกแบบ ผลิตและจำหน่าย ถ้วยจากแม็กกาซีล, ปิดฝาฟอล์ย, ซีลฝาฟอล์ย 4หลุม (LINEAR FULL FILL SEAL FINISH)
ลักษณะทั่วไป
โดยเครื่องจะทำงานด้วยระบบอัตโนมัติการทำงานแบบเรียบง่ายโดยพนักงานนำถ้วยกระดาษ และนำ ฝาฟอล์ยใส่ใน MAGAZINE ถ้วยทั้ง 4 ชุด และ MAGAZINE ฝาฟอล์ยทั้ง 4 ชุด จากนั้น SENSOR จะสั่งให้ถ้วยถูกปล่อยลงในสายพานหลุมบล๊อค 4 หลุมที่ละถ้วยทั้ง 4 หลุมพร้อมกัน สายพานบล๊อค 4 หลุมนี้จะเดินเป็นจังหวะ เดินหยุด เดินหยุดเป็นจังหวะโดย INDEXING MOTORเป็นระยะทาง 3.5 เมตร เพื่อให้พนักงานบรรจุสินค้าลงถ้วยกระดาษ 70 กรัมนั้นๆ จนสิ้นสุดแล้ว ก็มาถึงตำแหน่งการหยิบจับฝาฟอล์ย FOIL จากชุด MAGAZINE ทั้ง 4 ชุด ที่อยู่เหนือบล็อกถ้วยทั้ง 4 หลุมบล็อกลงมาวางบนปากถ้วยกระดาษ ที่บรรจุของครบทั้ง 4 ถ้วยพร้อมๆกัน จากนั้นก็เดินไปตำแหน่งหัวซีล HEATER เครื่องจะสั่งให้หัวซีลปิดฝาฟอล์ยด้วยความร้อน HEATER 4 หัวเลื่อนลงมาซีลปิดผนึกฝาฟอลย์กับถ้วยกระดาษด้วยความร้อนทั้ง 4 ถ้วยพร้อมกัน ให้ติดกับปากถ้วยให้สนิทแนบแน่นเรียบร้อยสวยงามแบบอัตโนมัติ จังหวะถัดไปก็เป็นตำแหน่งหัว ตรวจเช็ครั่ว TEST LEAK จะทำการตรวจหาถ้วยรั่ว หรือซีลไม่ติดแน่น ก็จะสั่งห้ามยกถ้วยนั้นๆ ขึ้นวางบนสายพานออก ซึ่งเป็นจังหวะถัดไปเป็นจังหวะยกถ้วยออกจากหลุมบล๊อคทั้ง 4 หลุมวางบนสายพาน PVC. เพื่อนำออกไปกระบวนการอื่นๆ สุดท้ายคือจังหวะยกผลักถ้วยที่รั่วออกทางท้ายเครื่องจักรนี้พร้อมกันทั้ง 4 ถ้วยเป็นการจบงาน
ข้อมูลทางเทคนิค
|
รุ่น |
LFFSF – 444444 (50 BIOCKS x 4 CAVITIES) |
|
จำนวนหัวจ่ายถ้วย |
ชุดMAGAZINE ทั้ง 4 ช่องมีหัวจุ๊บ 4 หัวชุดจับถ้วยกระดาษ 70 กรัมวางลงหลุม |
|
จำนวนหัวจ่ายฟอล์ย |
ชุดMAGAZINE ทั้ง 4 ช่องมีหัวจุ๊บ 4 หัวชุดจับฝา FOIL ฝาฟอล์ยสำหรับรูป |
|
จำนวนหัวซีล |
4 หัว ( แบบ HEATER 220 โวลต์ ให้ความร้อน ) |
|
จำนวนหัวเช็ครั่ว |
4 หัว ( แบบกดที่ฝาฟอล์ย ) |
|
จำนวนหัวยกถ้วยที่เสร็จแล้ว |
4 หัว ( ขึ้นวางบนสายพาน PVC. เพื่อนำออกไปกระบวนการอื่นๆ ) |
|
จำนวนหัว REJECT ถ้วยออก |
4 หัว ( ยกดันถ้วยที่รั่วออกทางท้ายเครื่องจักร ) |
|
ความเร็ว |
80 ถ้วย / นาทีที่ถ้วยขนาด 70 กรัม. |
|
ชนิดถ้วย |
ใช้ถ้วยกระดาษที่เคลือบกาวที่ขอบปากถ้วยกระดาษด้วย |
|
ชนิดฝาฟอล์ยที่มีกาวด้านใต้ |
ใช้ฝาที่มีกาวด้านใต้กระดาษฟอล์ยใว้ |
|
วัสดุที่ใช้ |
ทำด้วยเหล็ก, สเตนเลส 304, เทปล่อน, ซิลิโคน |
|
ขนาดเครื่อง |
กว้างxยาวxสูง= 6,500x 900x 1,800มม.โดยประมาณ |
